　　目前市場*行的開關柜型號很多，歸納起來有以下幾種型號，現把各種型號的開關柜型號及其優缺點列舉如下：

　　一 .型號GG-1A(F)、HXGN、XGN、KYN柜介紹

　　GG-1A(F)系列：

　　GG-1A型高壓開關柜為固定式

　　GG-1A(F)型防誤型高壓開關柜(固定式具有防誤裝置的高壓開關柜)

　　結構特點

　　GG-1A型高壓開關柜系開啟式，基本骨架結構用角鋼焊接而成，前面板用薄鋼板壓制而成，柜后無保護板，柜內用薄鋼板隔開，柜的上部為斷路器室、下部為隔離開關室，具有程序封鎖功能，使用*可靠。具有五種防止誤操作的功能：1.防止帶負荷分合隔離開關。 2.防止誤入帶電間隔。 3.防止誤分、合斷路器。 4.防止帶電掛接地線。 5.防止帶接地線合閘。

　　XGN系列

　　結構特點

　　XGN15-12型環網柜采用金屬封閉箱式結構，主開關與柜體為固定安裝，主回路系統的各隔室均有壓力釋放裝置和通道，各隔室均可靠接地，而且封閉完善，外殼防護等級達到IP3X。開關室內裝有FL(R)N36-12D型三工位負荷開關，該負荷開關的外殼為環氧樹脂澆注而成，內充六氟化硫(SF6)氣體。

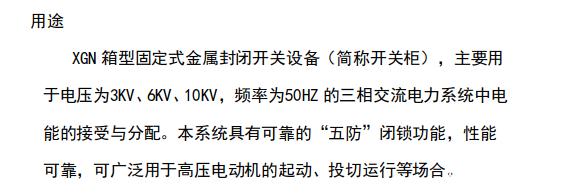

　　:XGN2—10箱型固定式交流金屬封閉開關設備(簡稱開關柜)用于3.6KV，10KV三相交流50Hz系統中作為接受和分配電能之用的戶內成套配電設備，具有對電路控制保護和監測等功能。其母線系統為單母線及單母線帶旁路母線，并可派生出雙母線結構。本開關柜符合國家標準GB3960《3-35KV交流金屬封閉開關設備》及國際標準IEC298的要求，并具有一套完善的性能可靠，功能齊全、結構簡單、操作方便的機械式防誤閉鎖裝置，簡便而有效的達到兩部提出的“五防”閉鎖功能。 開關柜的主開關采用SNl0—10型系列少油斷路器及ZN28A—10型系列真空斷路器。斷路器配用CDl0系列電磁橾動機構或CT8彈簧操動機構;真空斷路器也可配用CDl7系列電磁操動機構、CTl7或CT19B彈簧操動機構。隔離開關采用GN30—10旋轉式隔離開關系列產品。

　　HXGN系列：

　　HXGN—10型高壓開關柜(簡稱環網柜)，系三相交流額定電壓10kV、額定頻率50Hz的戶內箱式交流金屬封閉開關設備。適用于工廠、車間、小區住宅、高層建筑等場所的配電系統，環網供電或雙電源輻射供電系統，起接受、分配和保護作用，也適用于箱式變電站中。

　　KYN系列：

　　用途

　　1. KYN-10戶內交流金屬鎧裝移開式開關設備(以下簡稱手車式柜)手車柜適用于交流50Hz額定電壓3—10KV*點不接地的單母線及單母線分段系統的戶內成套配電裝置，供各類型發電廠、電站及工礦企業作為接受和分配網絡電能對電路實行控制保護監測。

　　2. KYN-(F-C)型戶內鎧裝雙層移動開式交流金屬封閉開關設備系3.6~12kV三相交流50Hz、單母線及單母線分段系統的戶內成套開關設備，主要作為發電廠、變電所、冶金、造紙、石化、紡織及工礦企業的高壓配電裝置，可用于電動機、變壓器和電容器的控制與保護。

　　3. KYN-12/1250-31.5戶內鎧裝移開式交流金屬封閉開關設備稱開關，系3.6-12KV、三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等，實行控制保護、監測之用。本開關柜滿足IEC298、GB3906等標準要求。

　　結構特點

　　1. KYN戶內交流金屬鎧裝移開式開關設備(以下簡稱手車式柜)是根據《3-35KV交流金屬封閉開關設備》按IEC298《交流金屬封閉開關設備和控制設備》標準設計制造，同時也能滿足水電部提出的高壓開關柜應具有“五防”功能的要求。

　　2. KYN-(F-C)型戶內鎧裝雙層移動開式交流金屬封閉開關設備系KYN-(F-C)戶內鎧裝雙層移開式交流金屬封閉開關設備中一部分，可與KYN-(F-C)戶內鎧裝雙層移開式交流金屬封閉開關設備配套使用，構成組合式配電裝置。本開關柜是一種雙層鎧裝F-C柜，一面開關柜可容納兩臺F-C手車，相當于兩面單層柜的功能，而占地面積同一面單層柜差不多。為用戶節省大量的占地面積及設備投資。本產品選用的真空接觸器是專門為雙層柜結構計的，具有結構簡單、體積小、造型美觀、絕緣水平高、壽命長等優點，有電保持和機械鎖扣兩種結構。 3. KYN-12/1250-31.5戶內鎧裝移開式交流金屬封閉開關設備，柜體為鎧裝式結構，采用中置式布置，分為斷路室、主母線室、電纜室和繼電器儀表室，為使柜體具有承受內部故障電弧的能力，除繼電器室外，各功能隔室均設有排氣通道和匯壓窗，一次觸頭為*式圓觸頭。開關高備可按用戶要求，采用前維護型結構，使設備可以靠墻安裝或背靠背安裝。開關設備內裝有*可靠的聯鎖裝置，完全滿足“五防”閉鎖要求。 a、斷路器手車在推進或拉出過程中，無法合閘; b、斷路器手車只有在試驗位置或工作位置時，才能進行合、分操作而且在斷路器合閘合，手車無法從工作位置拉出; c、僅當接地開關處在分閘位置時，斷路器手車才能從試驗位置移至工作位置;僅當斷路器手車處于試驗位置或柜外時，接地開關才能進行分、合閘操作; d、接地開關處于分閘位置時，后門無法打開; e、手車在工作位置時，二次插頭被鎖定，不能被撥除。斷路器室底盤架兩側除設有供手車運動的固定導軌外，為便于對斷路器進行觀測與檢查，在固定導軌兩側專門設有可抽出的延伸導軌，當斷路器分閘后，可將兩根延伸導軌拉至柜外，這樣手車即可從柜內直接移至柜外的延伸導軌上。
